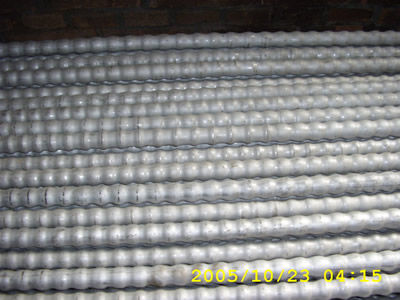

波節管是取代列管的一種新型高效換熱管，它具有換熱系數高，耐腐蝕，不易結垢等特點，由于管體軸線上的橫截面周期性變化使管內的介質產生渦流，波節管通過熱脹冷縮而具有自潔作用，因此不易結垢，波節管還具有自行補償溫差產生的熱應力的能力，使管板熱應力小，不會出現管口破裂而造成的泄露，使換熱器安全耐用。另外，本公司可定制各種規格的波節管。
不銹鋼波節管單位換熱面積、單位長度重量表
厚度\外徑 | Φ16 | Φ19 | Φ25 | Φ32 | ||||
kg/m2 | kg/m | kg/m2 | kg/m | kg/m2 | kg/m | kg/m2 | kg/m | |
0.6 | 4.580 | 0.2531 | 4.608 | 0.3037 | 4.655 | 0.4021 | 4.665 | 0.5155 |
0.7 | 5.344 | 0.2953 | 5.427 | 0.3542 | 5.430 | 0.4689 | 5.443 | 0.6016 |
0.8 | 6.106 | 0.3374 | 6.167 | 0.4048 | 6.206 | 0.5360 | 6.221 | 0.6875 |
0.9 | 6.937 | 0.4554 | 6.883 | 0.5944 | 6.998 | 0.7734 | ||
1.0 | 7.752 | 0.5059 | 7.657 | 0.6612 | 7.775 | 0.8593 | ||
1.2 | 8.423 | 0.7273 | 8.553 | 0.94512 | ||||
每延長米換熱面積 | 0.05526(m2/m) | 0.06563(m2/m) | 0.08635(m2/m) | 0.1105(m2/m) | ||||
不銹鋼波節管參數表
序號 | 外徑 | 壁厚 | 壓力(MPa) | 溫度(0C) | 材質 | 波峰 | 波距 | 長度 |
1 | Φ16 | 0.6、0.7、0.8 | ≤4.0 | ≤350 | 0Cr18Ni9 0Cr18Ni10Ti 0Cr17Ni14Mo2 00Cr19Ni10 00Cr17Ni14Mo2 | Φ19、Φ20 | 13、15、18 | ≤10 |
2 | Φ19 | 0.6、0.7、0.8、0.9、1.0 | Φ22、Φ23、Φ24、Φ25 | 15、18、20、23、25 | ||||
3 | Φ25 | 0.6、0.7、0.8、0.9、1.0、1.2 | Φ29、Φ30、Φ31、Φ32 | 20、23、25、30、34 | ||||
4 | Φ32 | 0.6、0.7、0.8、0.9、1.0、1.2 | Φ38、Φ40、Φ41、Φ42 | 25、28、30、35、40、45 | ||||
5 | Φ38 | 0.8、0.9、1.0、1.2、1.3 | Φ42、Φ45、Φ48 | 35、45 |
